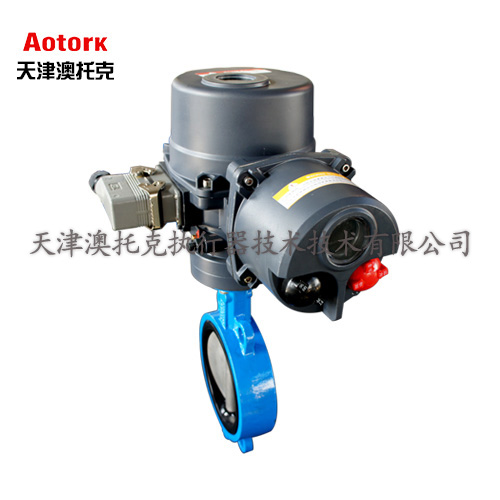

電動對夾軟密封蝶閥簡介：
QT電動蝶閥符合JB/T8528-97《普通型閥門電動裝置技術條件》的規定。 動力電源有：24V、48V、110V、220V、380V、415V、600V、660V等（用戶可任選）產品為戶外型，其防護等級為IP67。
技術參數：
a） 本產品符合JB/T8528-97《普通型閥門電動裝置技術條件》的規定。
b） 動力電源分兩種：220V單相和380V三相電源（用戶可任選）
c） 產品為戶外型，其防護等級為IP67。
d） 環境溫度：-30--＋70℃。
e） 海拔高度不大于1000m。
f） 環境相對濕度不大于90%（25℃）
g） 工作環境中不含強腐蝕性介質。
h） 不得在有爆炸性混合氣體的環境中使用。
i） 產品為短時工作制，額定時間10min。
j） 無強烈振動況。
主要結構和功能簡介：
a） 電動機：選用200V單相電機或380V三相YDF閥門專用電機。
b） 減速7：為兩級蝸輪、蝸桿減速機構。
c） 行程控制及位置指示機構：從輸出軸直接引出凸輪軸作90°回轉，限位凸輪也作90°回轉進行行程控制。開度指示牌與凸輪軸同軸，作90°回轉進行閥位指示。并可提供用于遠距離電信號輸出的電位器（用戶在訂貨時提出，一般不提供）。
d） 轉矩控制機構：用于控制電裝轉矩的大小，由開、關兩方向凸輪及微動開關組成。
e） 手-電動切換及手動機構：為半自動電動優先式，扳動切換手柄完成切換后即可進行手輪操作。當電動操作，切換手柄自動復原。
QT蝶閥特點
公稱通徑 | 50（2"）～1000（40"） | 50（2"）～800（32"） | mm（inch） | |
公稱壓力 | 1.0 | 1.6 | Mpa
| |
實驗壓力 | 殼體 | 1.5 | 2.4 | |
密封 | 1.1 | 1.76 | ||
適用溫度 | －15～ 120 | ℃ | ||
適用介質 | 淡水、污水、海水、空氣、蒸汽、食品、藥品、各種油類、酸類。 | |||
主要零件材料
名稱 | 材料 | |
閥體 | 灰鑄鐵、球墨鑄鐵、不銹鋼、碳鋼 | |
蝶板 | 電鍍球墨鑄鐵、不銹鋼、碳鋼、鋁青銅 | |
閥桿 | 不銹鋼、碳鋼 | |
襯套 | 潤滑青銅、聚四氟乙稀 | |
閥座 | 丁晴橡膠（－15～ 93℃） 天然膠（－20～85℃）氟橡膠（－23～ 150℃） 乙丙橡膠（－40～ 93℃） 氟丁橡膠（－7～ 93℃）聚四氟乙?。ǎ?0～ 150℃） | |
